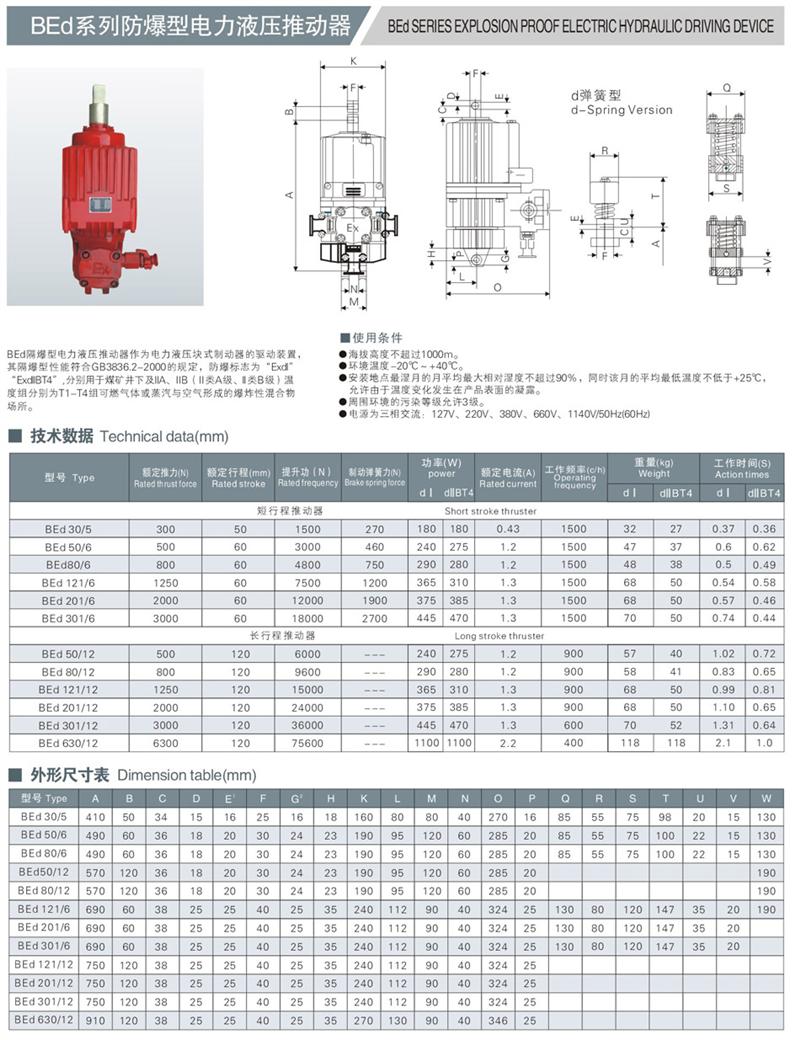

ED(BED)電力液壓推動器
【所屬分類】電力液壓推動器
【產品描述】 應用電力液壓推動器是一種集電機、離心泵、油缸為一體，結構緊湊的驅動控制裝置，廣泛用作各種塊式制動器和盤式 制動器的驅動裝置，還可以用于各種工業閥門、閘門、定向擺動和轉動（<90°）裝置及夾 ......
點擊咨詢- 產品詳情
- 在線預訂
應用電力液壓推動器是一種集電機、離心泵、油缸為一體，結構緊湊的驅動控制裝置，廣泛用作各種塊式制動器和盤式
制動器的驅動裝置，還可以用于各種工業閥門、閘門、定向擺動和轉動（<90°）裝置及夾緊裝置的驅動控制
性能及結構特點

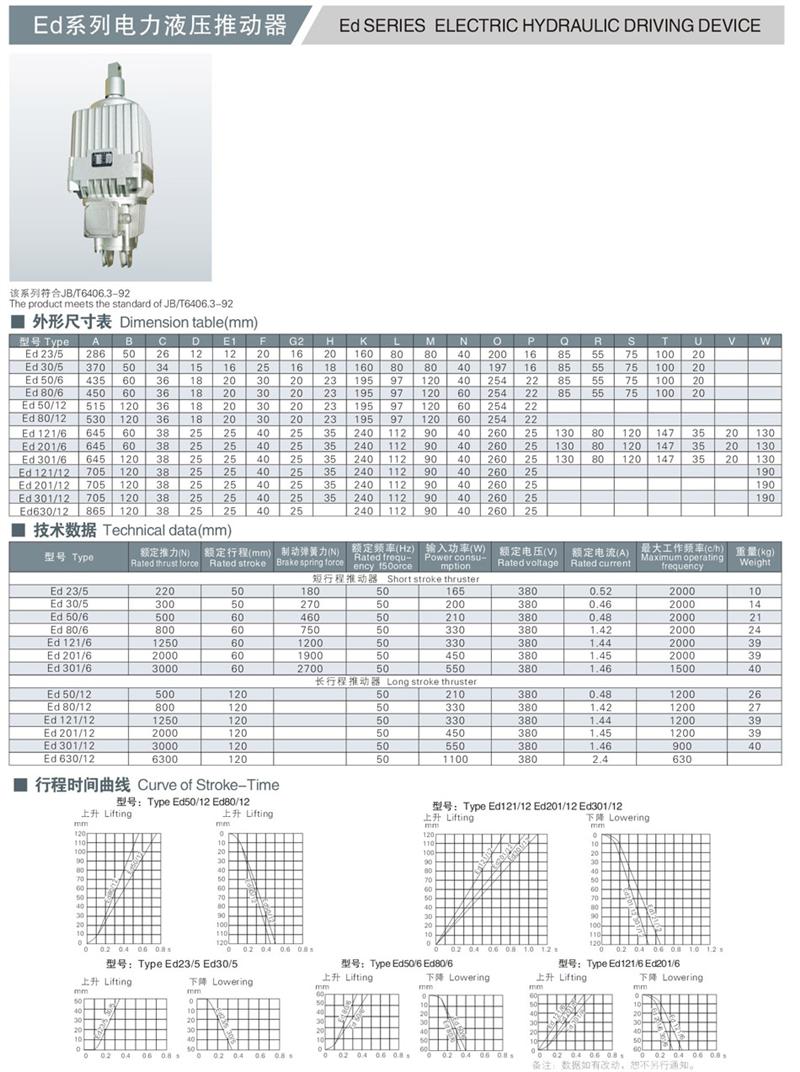

■ Ed系列電力液壓推動器
● Ed系列推動器是獨家引進原西德EMG公司全套設計與制造技術生產制造，符合德國DIN15430和JB/T10603-2006標
準。Ed系列推動器其零部件均由數控加工中心加工，從加工到裝配，嚴格的工藝、完善的檢測、可靠的性能及壽命
試驗確保了整機的最佳性能。
● 鋁合金外殼全密封單推桿結構，外形美觀、重量輕、功能齊全、性能優良、品種規格齊全。
● 電機為非油浸式結構，F(xiàn)級絕緣，耐熱性好，壽命長。
● 電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣防護等級IP65。
● 電機軸和推桿均經過表面特殊處理，使密封件壽命大大延長。
● 傳動部分全部為雙密封結構，密封可靠。
● Ed推動器油缸殼體一側設有平衡氣室，可在0-180°范圍內安裝使用。
■ Ed系列推動器附加裝置Ed推動器可根據用戶的要求增設附加裝置來實現如下附加功能：
● 可同時設置上下限位開關。
● 上升限位開關：可指示制動器是否正常打開，推桿是否推到規定位置等。
● 下降限位開關：可指示制動器是否正確閉合，推桿是否回到規定位置等。
● 上升延時閥和下降延時閥或上升下降延時閥，可在額定動作時間至額定動作時間的10-20倍內調整所需的具體延時值。
● 短行程推動器可增設內置式制動彈簧（C-彈簧）、復位彈簧（W-彈簧）、緩沖彈簧（d-彈簧）。
● 增設加熱器，在使用地點環境溫度低于-20℃，可根據需要增設加熱器。
■ 使用條件
● 環境溫度：-20℃~50℃使用DB-25液壓油，低于-20℃時用YH-10航空液壓油，可不裝加熱器；用DB-25液壓油，必
須裝加熱器。
● 連續工作S1，斷續工作S3-60%。
● 電壓和頻率：三相交流 380V/50(60)Hz，我公司還可以提供其它不同頻率，不同電壓的產品，需要時請協商訂貨。
● 三相交流異步式電動機，符合（GB755-2000）規定，性能詳見“技術數據”。
絕緣等級：F級、電器防護等級：IP65。
● 電纜：導線截面最大可達4X2.5mm2。
● 高效防腐產品：用于空氣中有腐蝕介質和相對濕度高，并由此可能生成凝水的情況。電機采用真空注塑的定子，涂漆采
用特殊防腐漆，系列產品均可提供防腐產品，用戶需要可與公司聯系。
● 所有推動器的推桿連結塊都可以旋轉。Ed50-Ed301安裝底座可作90°旋轉。Ed23和Ed30安裝底座也可提供90°旋
轉，但安裝高度尺寸A增加8毫米（訂貨時說明）。
● 無論何種安裝位置，活塞桿都不能承受徑向力，以免影響使用效果和壽命。

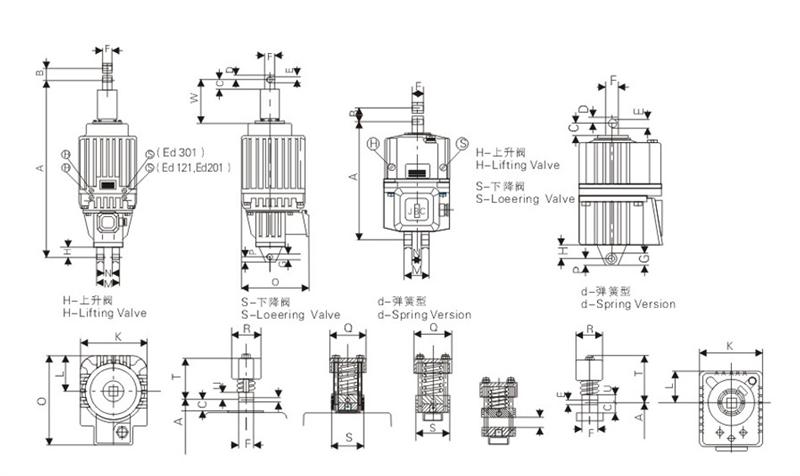

■ 附加裝置
● 根據用戶需要可安裝各種附加裝置滿足不同工作需要。
● 上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的最大值
可達額定值的10-20倍，閥在外部調節。帶閥的推動器（閥全開時），其上升下降時間將會有所延長，短行程延長0.1-
0.2秒，長行程延長約0.2-0.4秒。
● 制動彈簧：（C-彈簧）它產生制動力，技術數據表中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧
力。
● 復位彈簧：工作原理同C-彈簧，但復位的彈簧力較小。
● 緩沖彈簧（d-彈簧）加緩沖彈簧（僅適用于短行程推動器），主要調節制動過程：緩沖制動的非周期瞬變過程，使制動
平穩，它代替連桿連接塊裝在活塞桿上，不改變推動器的行程。（注意：安裝d-彈簧的推動器不能裝行程開關且須和C
彈簧配套使用）
● 加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器分AC110V或AC220V兩種電壓(參數見下
表)，訂貨時需注明，溫度的控制調節方法由用戶自己選擇。
● 行程開關：根據用戶要求，推動器可以裝機械式行程開關或接近開關。
